EŞİT TE
HDPE Spigot Eşit Te, HDPE (Yüksek Yoğunluklu Polietilen – PE100) boru sistemlerinde üç yönlü ve aynı çapta hat bağlantısı sağlamak amacıyla kullanılan alın kaynaklı ek parçadır. T şeklindeki bu bağlantı elemanının tüm uçları eşit çapta olup, ana boru hattından yeni bir hat çıkışı oluşturmak veya hattı üçe bölmek için kullanılır.
HDPE Spigot Eşit Te – Alın Kaynaklı, Üçlü Hat Bağlantı Çözümü
Ürün Açıklaması:
Spigot (düz ağızlı) yapısı sayesinde alın kaynak yöntemiyle doğrudan HDPE borulara kaynatılır. Bu kaynak yöntemi hem uygulama kolaylığı hem de uzun ömürlü, sızdırmaz bir bağlantı avantajı sağlar. Projelere özel olarak farklı çap ve basınç sınıflarında üretilebilir.
Kullanım Alanları:
-
Şebeke içme suyu sistemleri
-
Doğalgaz ve LPG taşıma hatları
-
Atık su ve drenaj sistemleri
-
Tarımsal sulama altyapıları
-
Endüstriyel sıvı ve gaz taşıma boru hatları
-
Ana hattan eş çapta yeni hat çıkışı gereken tüm uygulamalar
Avantajları:
-
Alın kaynak yöntemi ile güçlü ve uzun ömürlü bağlantı
-
Üç yönde eş çapta hat bağlama imkanı
-
Korozyona, UV ışınlarına ve kimyasallara karşı yüksek dayanım
-
Düşük işçilik maliyeti, kolay montaj
-
Hafif ve taşınabilir yapı
-
Farklı çaplarda ve basınç sınıflarında üretim imkanı
Teknik Özellikler:
-
Malzeme: PE100 – HDPE
-
Bağlantı Tipi: Alın kaynak (Butt Welding)
-
Çap Aralığı: Ø20 mm – Ø1200 mm
-
Basınç Sınıfı: PN10 / PN16
-
Standartlar: ISO 4427, EN 12201, DIN 8074-75

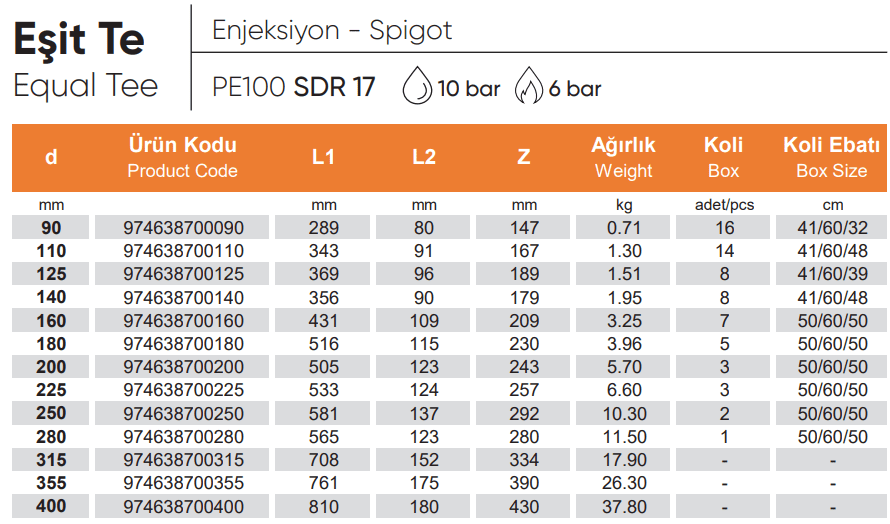

| SIRA | ÜRÜN KODU | ÇAP d [mm] | BASINÇ [bar] | L [mm] | z [mm] | L1 [mm] | e [mm] | AĞIRLIK [kg] | KOLİ ADEDİ | KOLİ EBATI |
|---|---|---|---|---|---|---|---|---|---|---|
| SEQ. | PRODUCT CODE | SIZE d [mm] | PRESSURE [bar] | L [mm] | z [mm] | L1 [mm] | e [mm] | WEIGHT [kg] | IN A PARCEL | PCS PRICE |
| 1 | 974638700032 | 32ӿ32 | PN10 | 175.5 | 81 | 49 | 2.3 | 0.06 | 100 | 30/60/41 |
| 2 | 974638100032 | 32ӿ32 | PN16 | 175.5 | 81 | 49 | 3 | 0.094 | 100 | 30/60/41 |
| 3 | 974638700040 | 40ӿ40 | PN10 | 188.6 | 97.5 | 55.6 | 2.8 | 0.11 | 80 | 30/60/41 |
| 4 | 974638100040 | 40ӿ40 | PN16 | 188.6 | 97.5 | 55.6 | 4.05 | 0.164 | 80 | 30/60/41 |
| 5 | 974638700050 | 50ӿ50 | PN10 | 214.1 | 111.7 | 61.2 | 3.4 | 0.18 | 50 | 30/60/41 |
| 6 | 974638100050 | 50ӿ50 | PN16 | 214.1 | 111.7 | 61.2 | 4.8 | 0.275 | 50 | 30/60/41 |
| 7 | 974638700063 | 63ӿ63 | PN10 | 246 | 123 | 66 | 4.12 | 0.3 | 32 | 30/60/41 |
| 8 | 974638100063 | 63ӿ63 | PN16 | 246 | 123 | 66 | 6.37 | 0.45 | 32 | 30/60/41 |
| 9 | 974638700075 | 75ӿ75 | PN10 | 276.6 | 133.5 | 70.2 | 4.79 | 0.49 | 20 | 30/60/41 |
| 10 | 974638100075 | 75ӿ75 | PN16 | 276.6 | 133.5 | 70.2 | 7.4 | 0.73 | 20 | 30/60/41 |
| 11 | 974638700090 | 90ӿ90 | PN10 | 288.9 | 147 | 79.5 | 5.8 | 0.75 | 16 | 30/60/41 |
| 12 | 974638100090 | 90ӿ90 | PN16 | 288.9 | 147 | 79.5 | 9.2 | 1.12 | 16 | 30/60/41 |
| 13 | 974638700110 | 110ӿ110 | PN10 | 343 | 167 | 91.1 | 6.6 | 1.3 | 14 | 41/60/46 |
| 14 | 974638100110 | 110ӿ110 | PN16 | 343 | 167 | 91.1 | 10.2 | 2.458 | 14 | 41/60/46 |
| 15 | 974638700125 | 125ӿ125 | PN10 | 369.1 | 189 | 95.5 | 8.15 | 1.55 | 10 | 41/60/46 |
| 16 | 974638100125 | 125ӿ125 | PN16 | 369.1 | 189 | 95.5 | 12.6 | 2.32 | 10 | 41/60/46 |
| 17 | 974638700140 | 140ӿ140 | PN10 | 355.5 | 179.4 | 90.4 | 8.54 | 1.67 | 8 | 41/60/46 |
| 18 | 974638100140 | 140ӿ140 | PN16 | 355.5 | 179.4 | 90.4 | 13.2 | 2.5 | 8 | 41/60/46 |
| 19 | 974638700160 | 160ӿ160 | PN10 | 430.7 | 208.5 | 108.5 | 10.6 | 3.4 | 7 | 50/60/50 |
| 20 | 974638100160 | 160ӿ160 | PN16 | 430.7 | 208.5 | 108.5 | 14.65 | 4.7 | 7 | 50/60/50 |
| 21 | 974638700180 | 180ӿ180 | PN10 | 516 | 230 | 115 | 10.8 | 3.86 | 4 | 50/60/50 |
| 22 | 974638100180 | 180ӿ180 | PN16 | 516 | 230 | 115 | 16.5 | 5.786 | 4 | 50/60/50 |
| 23 | 974638700200 | 200ӿ200 | PN10 | 505 | 243.2 | 122.5 | 11.7 | 5.7 | 3 | 50/60/50 |
| 24 | 974638100200 | 200ӿ200 | PN16 | 505 | 243.2 | 122.5 | 18.7 | 7.72 | 3 | 50/60/50 |
| 25 | 974638700225 | 225ӿ225 | PN10 | 533 | 256.9 | 123.7 | 13.5 | 6.53 | 3 | 50/60/50 |
| 26 | 974638100225 | 225ӿ225 | PN16 | 533 | 256.9 | 123.7 | 20.6 | 9.05 | 3 | 50/60/50 |
| 27 | 974638700250 | 250ӿ250 | PN10 | 581 | 292 | 137 | 20.5 | 11.2 | 2 | 50/60/50 |
| 28 | 974638100250 | 250ӿ250 | PN16 | 581 | 292 | 137 | 23.2 | 12.94 | 2 | 50/60/50 |
| 29 | 974638700280 | 280*280 | PN10 | 565 | 280.2 | 123 | 16.7 | 11.5 | 1 | 50/60/50 |
| 30 | 974638100280 | 280*280 | PN16 | 565 | 280.2 | 123 | 25.5 | 15.13 | 1 | 50/60/50 |
| 31 | 974638700315 | 315*315 | PN10 | 708 | 334.3 | 152.4 | 20.7 | 17.9 | - | - |
| 32 | 974638100315 | 315*315 | PN16 | 708 | 334.3 | 152.4 | 31.2 | 23.688 | - | - |
