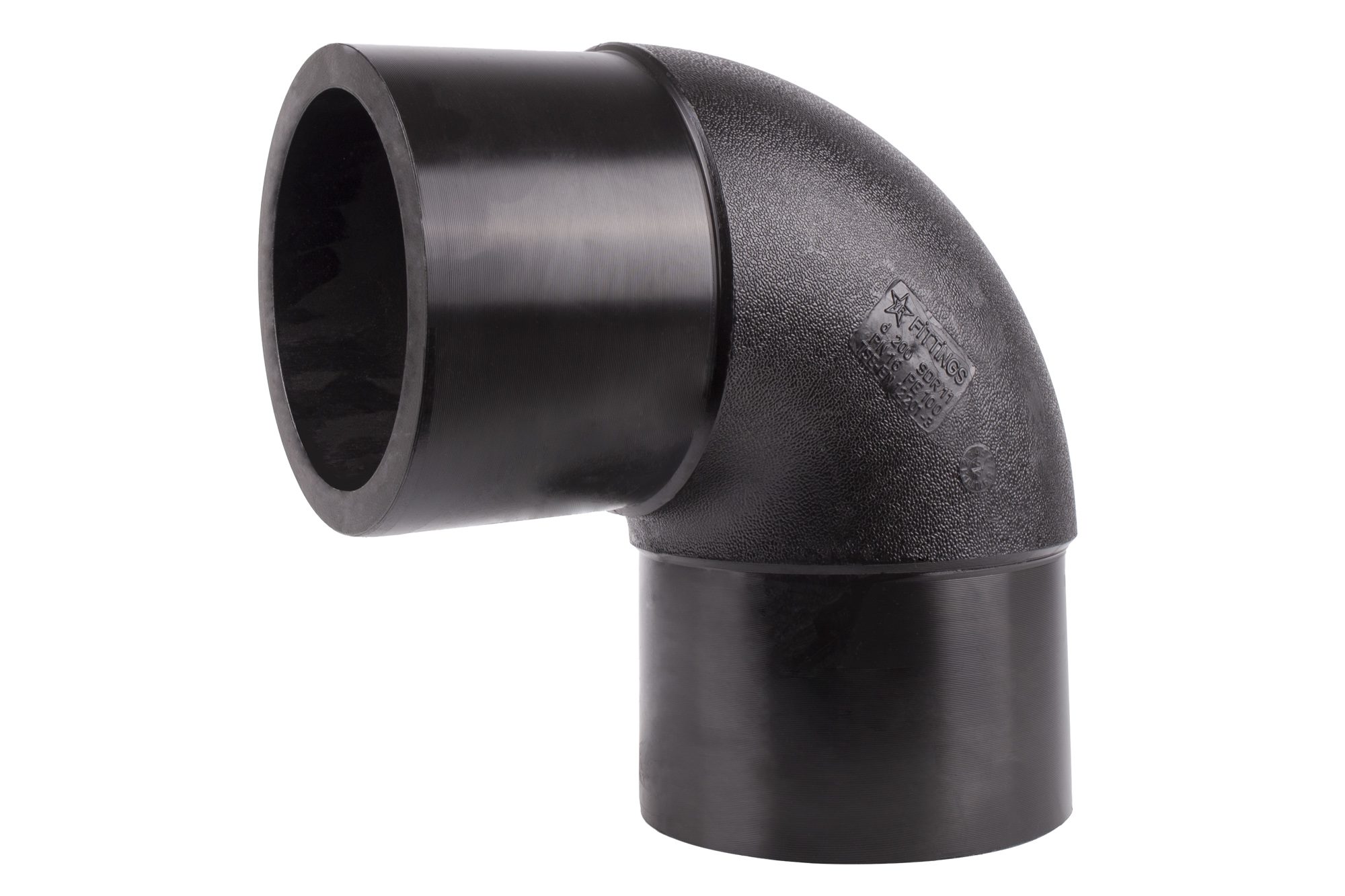

Enjeksiyon Dirsek 90°, HDPE (Yüksek Yoğunluklu Polietilen) boru sistemlerinde 90° açılı yön değişikliği sağlamak amacıyla özel enjeksiyon kalıplama yöntemiyle üretilmiş bağlantı elemanıdır. Enjeksiyon üretimi sayesinde yüksek ölçü hassasiyetine, pürüzsüz iç yüzeye ve mekanik dayanıklılığa sahiptir.
Enjeksiyon Dirsek 90° – HDPE Boru Sistemlerinde Hassas ve Güçlü Dönüş Çözümü
Ürün Açıklaması:
Kompakt ve standart yapısı ile montaj kolaylığı sağlayan bu dirsek, hem elektrofüzyon hem de alın kaynak yöntemiyle uygulanabilir. Su, doğalgaz, atık su ve endüstriyel sıvı taşıma hatlarında uzun ömürlü ve sızdırmaz bağlantılar için ideal bir çözümdür.
Kullanım Alanları:
İçme ve kullanma suyu sistemleri
Doğalgaz dağıtım hatları
Kanalizasyon altyapıları
Endüstriyel sıvı ve gaz tesisatları
Tarımsal sulama hatları
Boru hatlarında açıyla yönlendirme gereken bölgeler
Avantajları:
Enjeksiyon kalıplama ile yüksek ölçü hassasiyeti
Standart 90° açıyla akış yönünü yumuşak şekilde değiştirir
Dayanıklı, korozyona ve kimyasallara dirençli HDPE yapı
Kolay montaj, minimum kaynak hatası
Sızdırmaz, sağlam ve uzun ömürlü bağlantı
Stoktan hızlı tedarik veya özel üretim imkanı
Teknik Özellikler:
Malzeme: HDPE (PE100)
Açı: 90 derece
Bağlantı Yöntemi: Elektrofüzyon veya alın kaynak
Basınç Sınıfı: PN10 / PN16
Uygunluk: ISO 4427, EN 12201, EN 1555
SIRA | ÜRÜN KODU | ÇAP d [mm] | BASINÇ [bar] | L [mm] | z [mm] | L1 [mm] | e [mm] | AĞIRLIK [kg] | KOLİ ADEDİ | KOLİ EBATI |
---|---|---|---|---|---|---|---|---|---|---|
SEQ | PRODUCT CODE | SIZE d [mm] | PRESSURE [bar] | L [mm] | z [mm] | L1 [mm] | e [mm] | WEIGHT [kg] | IN A PARCEL | PCS PRICE |
1 | 974639700032 | 32 | PN10 | 67.1 | 51.1 | 28.8 | 2.3 | 0.02 | 200 | 30/60/41 |
2 | 974639100032 | 32 | PN16 | 67.1 | 51.1 | 28.8 | 3.2 | 0.03 | 200 | 30/60/41 |
3 | 974639700040 | 40 | PN10 | 105.5 | 85.3 | 49.5 | 2.8 | 0.08 | 70 | 30/60/41 |
4 | 974639100040 | 40 | PN16 | 105.5 | 85.3 | 49.5 | 4.05 | 0.12 | 70 | 30/60/41 |
5 | 974639700050 | 50 | PN10 | 128.8 | 103.2 | 61.3 | 3.4 | 0.11 | 65 | 30/60/41 |
6 | 974639100050 | 50 | PN16 | 128.8 | 103.2 | 61.3 | 4.65 | 0.17 | 65 | 30/60/41 |
7 | 974639700063 | 63 | PN10 | 147.6 | 115.9 | 64.6 | 3.8 | 0.22 | 52 | 30/60/41 |
8 | 974639100063 | 63 | PN16 | 147.6 | 115.9 | 64.6 | 6.5 | 0.33 | 52 | 30/60/41 |
9 | 974639700075 | 75 | PN10 | 165 | 127.4 | 67.3 | 4.5 | 0.29 | 40 | 30/60/41 |
10 | 974639100075 | 75 | PN16 | 165 | 127.4 | 67.3 | 7.4 | 0.44 | 40 | 30/60/41 |
11 | 974639700090 | 90 | PN10 | 202.7 | 157.2 | 85 | 5.4 | 0.51 | 24 | 30/60/41 |
12 | 974639100090 | 90 | PN16 | 202.7 | 157.2 | 85 | 8.6 | 0.77 | 24 | 30/60/41 |
13 | 974639700110 | 110 | PN10 | 217 | 161.8 | 85.2 | 6.7 | 0.96 | 20 | 41/60/46 |
14 | 974639100110 | 110 | PN16 | 217 | 161.8 | 85.2 | 10.1 | 1.06 | 20 | 41/60/46 |
15 | 974639700125 | 125 | PN10 | 242.4 | 179.6 | 95.3 | 7.5 | 1.04 | 10 | 30/60/41 |
16 | 974639100125 | 125 | PN16 | 242.4 | 179.6 | 95.3 | 12.5 | 1.56 | 10 | 30/60/41 |
17 | 974639700140 | 140 | PN10 | 252.4 | 182.2 | 96.5 | 8.8 | 1.31 | 12 | 41/60/46 |
18 | 974639100140 | 140 | PN16 | 252.4 | 182.2 | 96.5 | 14.1 | 1.97 | 12 | 41/60/46 |
19 | 974639700160 | 160 | PN10 | 285.6 | 205.4 | 107.2 | 10.15 | 2.1 | 8 | 41/60/46 |
20 | 974639100160 | 160 | PN16 | 285.6 | 205.4 | 107.2 | 15.4 | 2.76 | 8 | 41/60/46 |
21 | 974639700180 | 180 | PN10 | 312 | 222 | 109.5 | 11.7 | 2.47 | 6 | 41/60/46 |
22 | 974639100180 | 180 | PN16 | 312 | 222 | 109.5 | 16.6 | 3.71 | 6 | 41/60/46 |
23 | 974639700200 | 200 | PN10 | 345.5 | 245.1 | 122.2 | 12.1 | 3.55 | 4 | 41/60/46 |
24 | 974639100200 | 200 | PN16 | 345.5 | 245.1 | 122.2 | 19.42 | 5.33 | 4 | 41/60/46 |
25 | 974639700225 | 225 | PN10 | 379 | 265.2 | 125.9 | 14 | 4.32 | 6 | 50/60/50 |
26 | 974639100225 | 225 | PN16 | 379 | 265.2 | 125.9 | 21.6 | 6.48 | 6 | 50/60/50 |
27 | 974639700250 | 250 | PN10 | 404.5 | 279 | 128.7 | 15.4 | 5.57 | 4 | 50/60/50 |
28 | 974639100250 | 250 | PN16 | 404.5 | 279 | 128.7 | 22.8 | 8.35 | 4 | 50/60/50 |
29 | 974639700280 | 280 | PN10 | 410 | 269.5 | 112.8 | 17 | 7.24 | 1 | 50/60/50 |
30 | 974639100280 | 280 | PN16 | 410 | 269.5 | 112.8 | 26 | 10.86 | 1 | 50/60/50 |
31 | 974639700315 | 315 | PN10 | 502 | 344 | 148.7 | 20.4 | 12.9 | 1 | 50/60/50 |
32 | 974639100315 | 315 | PN16 | 502 | 344 | 148.7 | 30 | 19.35 | 1 | 50/60/50 |
