DİRSEK °45
Konfeksiyon Dirsek 45°, HDPE (Yüksek Yoğunluklu Polietilen) boru hatlarında 45° yön değişikliği gereken durumlar için özel olarak üretilmiş bir bağlantı elemanıdır. Hat üzerinde daha yumuşak bir dönüş ihtiyacı olan projelerde kullanılır. Elektrofüzyon veya alın kaynağı yöntemiyle HDPE borulara bağlanarak, yüksek mukavemetli ve sızdırmaz bir bağlantı sağlar.
Konfeksiyon Dirsek 45° – HDPE Boru Sistemlerinde Açılı Dönüş Çözümü
Ürün Açıklaması:
Konfeksiyon üretim sayesinde farklı çap ve et kalınlıklarında özel olarak üretilebilen bu dirsek, uzun ömürlü yapısı ve zorlu koşullara dayanıklılığı ile altyapı projelerinde güvenle tercih edilir.
Kullanım Alanları:
-
İçme suyu ve şebeke hatları
-
Doğalgaz taşıma sistemleri
-
Tarımsal sulama hatları
-
Kanalizasyon ve drenaj sistemleri
-
Endüstriyel sıvı ve gaz borulama projeleri
-
Arazi uyumuna göre yön verilmesi gereken boru hatları
Avantajları:
-
45° açılı dönüşlerde boru hattına yön verme kolaylığı
-
HDPE malzemenin darbe ve korozyon direnci
-
Elektrofüzyon ve alın kaynağına uyumlu tasarım
-
Projeye özel ölçülerde üretim imkânı
-
Uzun ömürlü ve bakımsız kullanım
-
Hızlı montaj ve düşük işletme maliyeti
Teknik Özellikler:
-
Malzeme: HDPE (PE100)
-
Açı: 45 derece
-
Bağlantı Yöntemi: Elektrofüzyon veya alın kaynak
-
Çap Aralığı: Ø20 mm – Ø1200 mm (özel üretim yapılabilir)
-
Basınç Sınıfı: PN10 / PN16
-
Uygunluk Standartları: ISO 4427, EN 1555, EN 12201

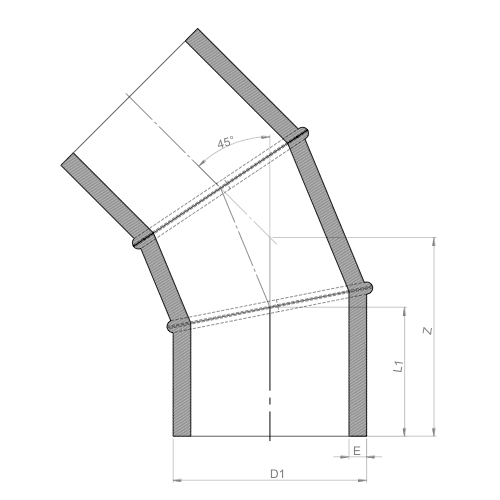

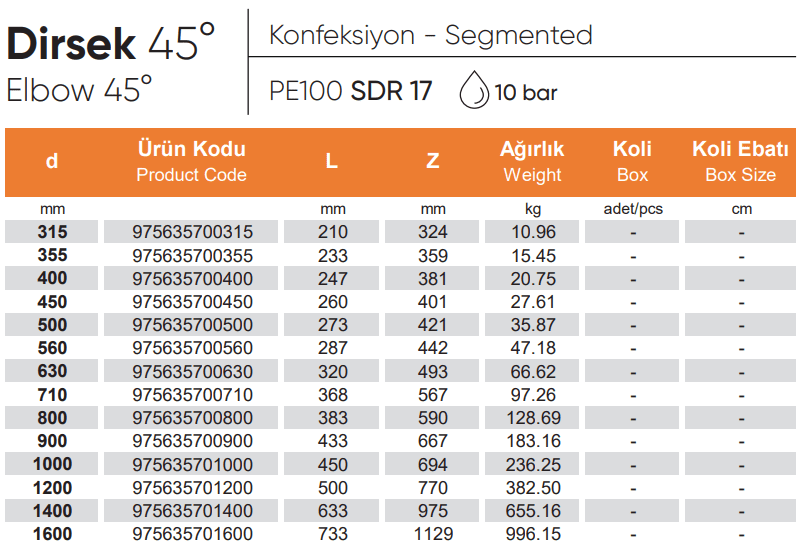

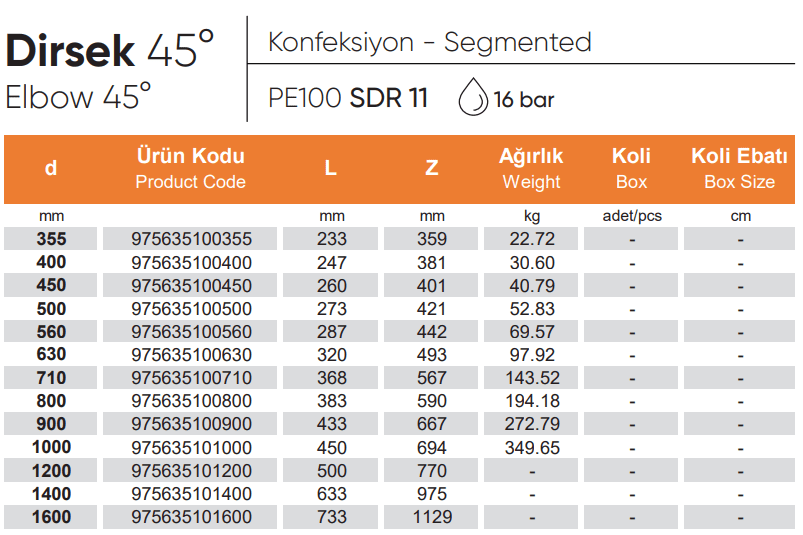

| SIRA | ÜRÜN KODU | ÇAP d [mm] | BASINÇ [bar] | L [mm] | z [mm] | r [mm] | e [mm] | AĞIRLIK [kg] | KOLİ ADEDİ | KOLİ EBATI |
|---|---|---|---|---|---|---|---|---|---|---|
| SEQ | PRODUCT CODE | SIZE d [mm] | PRESSURE [bar] | L [mm] | z [mm] | r [mm] | e [mm] | WEIGHT [kg] | IN A PARCEL | PCS PRICE |
| 1 | 975635700090 | 90 | PN10 | 127 | 195.73 | 165.93 | 5.4 | 0.56 | 16 | 41/60/31 |
| 2 | 975635100090 | 90 | PN16 | 127 | 195.73 | 165.93 | 8.2 | 0.81 | 16 | 41/60/31 |
| 3 | 975635700110 | 110 | PN10 | 127 | 195.73 | 165.93 | 6.6 | 0.83 | 12 | 41/60/46 |
| 4 | 975635100110 | 110 | PN16 | 127 | 195.73 | 165.93 | 10 | 1.2 | 12 | 41/60/46 |
| 5 | 975635700125 | 125 | PN10 | 127 | 195.73 | 165.93 | 7.4 | 1.05 | 8 | 41/60/46 |
| 6 | 975635100125 | 125 | PN16 | 127 | 195.73 | 165.93 | 11.4 | 1.55 | 8 | 41/60/46 |
| 7 | 975635700140 | 140 | PN10 | 160 | 246.59 | 209.05 | 8.3 | 1.66 | 5 | 41/60/46 |
| 8 | 975635100140 | 140 | PN16 | 160 | 246.59 | 209.05 | 12.7 | 2.44 | 5 | 41/60/46 |
| 9 | 975635700160 | 160 | PN10 | 160 | 246.59 | 209.05 | 9.5 | 2.17 | 4 | 50/60/50 |
| 10 | 975635100160 | 160 | PN16 | 160 | 246.59 | 209.05 | 14.6 | 3.2 | 4 | 50/60/50 |
| 11 | 975635700180 | 180 | PN10 | 170 | 262 | 222.12 | 10.7 | 2.91 | 3 | 50/60/50 |
| 12 | 975635100180 | 180 | PN16 | 170 | 262 | 222.12 | 16.4 | 4.29 | 3 | 50/60/50 |
| 13 | 975635700200 | 200 | PN10 | 170 | 262 | 222.12 | 11.9 | 3.6 | 2 | 50/60/50 |
| 14 | 975635100200 | 200 | PN16 | 170 | 262 | 222.12 | 18.2 | 5.3 | 2 | 50/60/50 |
| 15 | 975635700225 | 225 | PN10 | 185 | 285.12 | 241.71 | 13.4 | 4.96 | - | - |
| 16 | 975635100225 | 225 | PN16 | 185 | 285.12 | 241.71 | 20.5 | 7.27 | - | - |
| 17 | 975635700250 | 250 | PN10 | 185 | 285.12 | 241.71 | 14.8 | 6.11 | - | - |
| 18 | 975635100250 | 250 | PN16 | 185 | 285.12 | 241.71 | 22.7 | 8.99 | - | - |
| 19 | 975635700280 | 280 | PN10 | 200 | 308.24 | 261.32 | 16.6 | 8.22 | - | - |
| 20 | 975635100280 | 280 | PN16 | 200 | 308.24 | 261.32 | 25.4 | 12.18 | - | - |
| 21 | 975635700315 | 315 | PN10 | 210 | 323.65 | 274.38 | 18.7 | 10.96 | - | - |
| 22 | 975635100315 | 315 | PN16 | 210 | 323.65 | 274.38 | 28.6 | 16.13 | - | - |
| 23 | 975635700355 | 355 | PN10 | 233 | 359.1 | 304.43 | 21.1 | 15.45 | - | - |
| 24 | 975635100355 | 355 | PN16 | 233 | 359.1 | 304.43 | 32.2 | 22.72 | - | - |
| 25 | 975635700400 | 400 | PN10 | 247 | 380.68 | 322.72 | 23.7 | 20.75 | - | - |
| 26 | 975635100400 | 400 | PN16 | 247 | 380.68 | 322.72 | 36.3 | 30.6 | - | - |
| 27 | 975635700450 | 450 | PN10 | 260 | 400.71 | 339.71 | 26.7 | 27.61 | - | - |
| 28 | 975635100450 | 450 | PN16 | 260 | 400.71 | 339.71 | 40.9 | 40.79 | - | - |
| 29 | 975635700500 | 500 | PN10 | 273 | 420.75 | 356.69 | 29.7 | 35.87 | - | - |
| 30 | 975635100500 | 500 | PN16 | 273 | 420.75 | 356.69 | 45.4 | 52.83 | - | - |
| 31 | 975635700560 | 560 | PN10 | 287 | 442.3 | 374.98 | 33.2 | 47.18 | - | - |
| 32 | 975635100560 | 560 | PN16 | 287 | 442.3 | 374.98 | 50.8 | 69.57 | - | - |
| 33 | 975635700630 | 630 | PN10 | 320 | 493.18 | 418 | 37.4 | 66.62 | - | - |
| 34 | 975635100630 | 630 | PN16 | 320 | 493.18 | 418 | 57.2 | 97.92 | - | - |
| 35 | 975635700710 | 710 | PN10 | 368 | 567.16 | 480.82 | 42.1 | 97.26 | - | - |
| 36 | 975635100710 | 710 | PN16 | 368 | 567.16 | 480.82 | 64.5 | 143.52 | - | - |
| 37 | 975635700800 | 800 | PN10 | 383 | 590.28 | 500.42 | 47.4 | 128.69 | - | - |
| 38 | 975635100800 | 800 | PN16 | 383 | 590.28 | 500.42 | 72.8 | 194.18 | - | - |
| 39 | 975635700900 | 900 | PN10 | 433 | 667.34 | 565.74 | 53.3 | 183.16 | - | - |
| 40 | 975635100900 | 900 | PN16 | 433 | 667.34 | 565.74 | 81.7 | 272.79 | - | - |
| 41 | 975635701000 | 1000 | PN10 | 450 | 693.54 | 589.5 | 59.3 | 236.25 | - | - |
| 42 | 975635101000 | 1000 | PN16 | 450 | 693.54 | 589.5 | 90.8 | 349.65 | - | - |
| 43 | 975635701200 | 1200 | PN10 | 500 | 770 | 655 | 70.6 | 382.5 | - | - |
| 44 | 975635101200 | 1200 | PN16 | 500 | 770 | 655 | - | - | - | - |
| 45 | 975635701400 | 1400 | PN10 | 633 | 974.82 | 829.23 | 83 | 655.16 | - | - |
| 46 | 975635101400 | 1400 | PN16 | 633 | 974.82 | 829.23 | - | - | - | - |
| 47 | 975635701600 | 1600 | PN10 | 733 | 1128.82 | 960.23 | 94.8 | 996.15 | - | - |
| 48 | 975635101600 | 1600 | PN16 | 733 | 1128.82 | 960.23 | - | - | - | - |
